표준품셈(전기) 제4장

제 6 장 계측 및 자동제어 설비공사

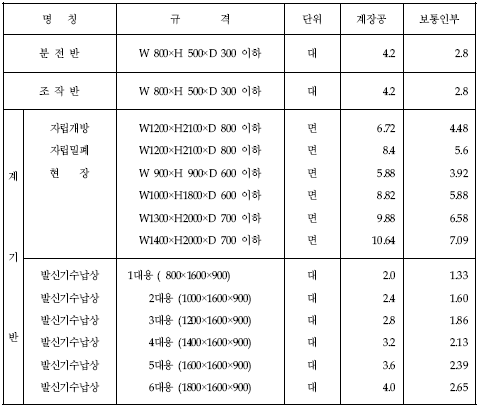

6 - 1 계기반 설치 (2005년 보완)

【해 설】

① 완제품 설치기준, 이면반이 있을 경우 150%

② 완제품이 아닐 경우는 65%를 적용하고 계기 설치는 별도 계상

③ 완제품인 경우 계기반에 취부된 계기의 시험조정시는 계기 신설품(6-2)의 125%

④ 포장해체, 청소, 내부결선, 소운반, Channel Base 및 기초 공사 포함

⑤ 제어 Cable 배선 및 결선은 제외

⑥ 철거 40%(재사용), 이설 140%

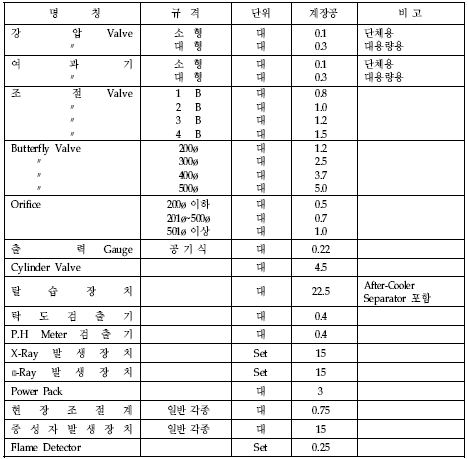

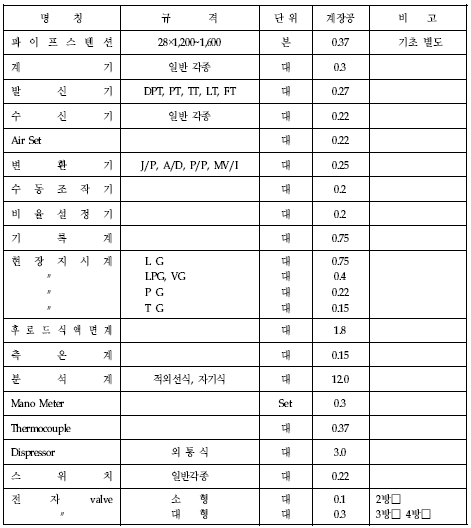

6 - 2 계기 설치 (2005년 보완)

【해 설】

① 방폭 공사시 120%

② Loop 시험시 125%

③ 용접식 계기 설치시 계기 신설품에 기계용접품을 가산

④ SENSOR와 TRANSMITTER로 분리된 계기는 감지계기와 변환기로 각각 적용

⑤ 철거 40%, 이설 140%

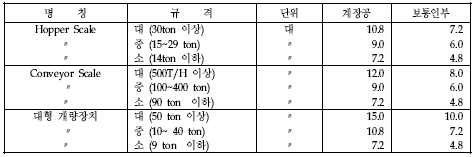

6 - 3 계량기 설치 (2005년 보완)

【해 설】

① 옥외 노출 공사시 110%

② 기계설치 제외

③ 시험조정(분동시험)시는

Hopper Scale 130%

Conveyor Scale 120%

대형 개량장치 125%

④ 분동, Test Chain 운반 및 사용료는 별도 계상

⑤ 관청인가 검정료는 별도 계상

⑥ 철거 40%, 이설 140%

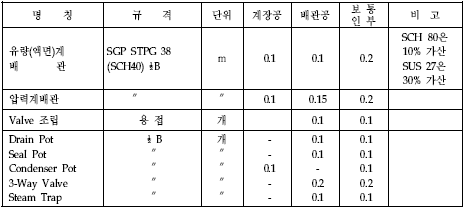

6 - 4 도압 배관공사 (2005년 보완)

【해 설】

① 관의 절단, 나사내기, 체결, 용접 구부림 등 포함

② Union, Elbow, Tee 부속품 취부 포함

③ Loop 시험은 120% (Leak Test 포함)

④ 화기사용 금지구역은 150%

⑤ B 미만 규격도 이 품에 준함

⑥ 철거 40%(재사용), 이설 140%

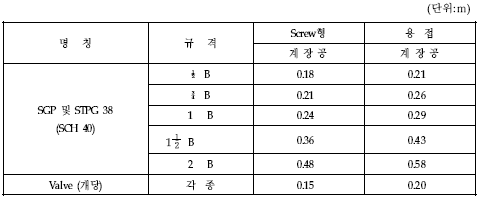

6 - 5 Control Air 배관 (2005년 보완)

【해 설】

① 도입배관 및 Process배관에는 적용치 않음.

② 배관지지물은 별도 계상

③ 화기사용 금지구역은 1.5배 가산

④ Flange접속, 고압 및 특수강관은 20% 가산

⑤ Stainless관은 30% 가산

⑥ 관의 절단, 나사내기, 구부림, Union, Elbow, Tee 부속품 설치는 포함

⑦ Loop 시험은 125%

⑧ B 미만 규격은 B 규격품에 준함

⑨ 철거 40%(재사용), 이설 140%

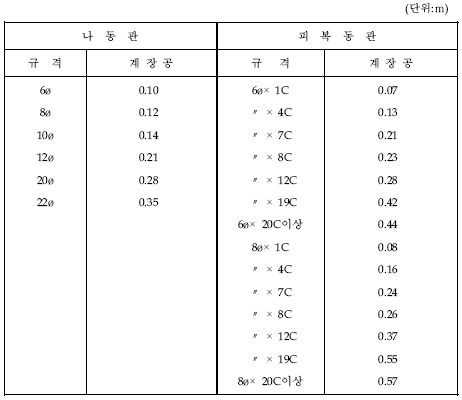

6 - 6 동관 배관 (2005년 보완)

【해 설】

① 단말처리품 포함, 반내 배관의 경우는 130%

② Steam Trace는 직종을 배관공 적용.

③ 나동관은 8ø~22ø 유압배관, 도압배관에 적용.

④ Fitting류는 도압배관 공량에 준함.

⑤ Loop 시험은 125%

⑥ 철거 40% (재사용), 이설 140%

6 - 7 압축공기 발생장치 및 공기관 배관시설

【해 설】

① 시험시 기계 기술공 1인 가산

② 철거 40%, 이설 140%

< 참 고 >

ㅇ 자동화 기기설치, 자동온도 조절밸브 설치 및 적산열량계 설치는 기계부문 표준품셈의

해당품 준용

ㅇ 자동 급전용 전자계산기 제어장치, 중앙처리장치 (CPU), 입출력장치 (I/O

EQUIPMENT), 자기디스크(MAGNETIC DISC), 자기테이프 (MAGNETIC TAPE). 고

장 절체장치(FAIL OVER), 주파수편차변환기(F.D.T), 시간편차변환기(T.D.T), LINE

BUFFER, 영상변환장치 (DVE), 전원공급장치, 주변장치, 계통반(MAP BOARD), 기

록 기반, 콘솔(CONSOLE) 및 전자계산기 배선은 통신부문 표준품셈의 해당품 준용
